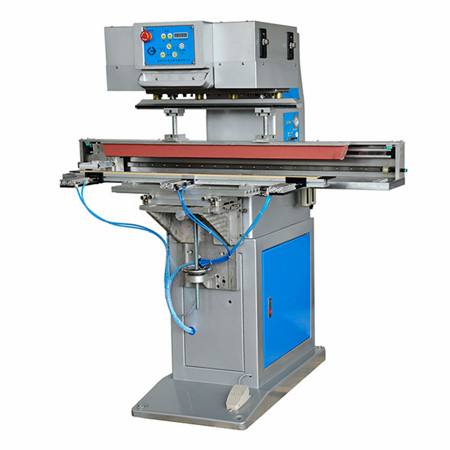

TM-MINI2S/B雙色穿梭移印機
產 品 簡 介
TM-MINI2S/B雙色穿梭移印機是為工件的套色印刷而精心設計的一種印刷機。是一種通用型印刷機，能廣泛粗用于日常用品、玩具、電子、電器、塑料、皮革、金屬、玻璃、輕工業及食品包裝等各種行業中。
一、 此印刷機具有以下特點：
1、 印刷速度比轉盤機慢，但印刷工件可以大一些，兩個顏色一次套色印刷完成。
2、 定位準確，工作臺氣缸側壓式定位，準確而穩定。
3、 性能穩定，整臺機器采用世界先進微型電腦控制器控制。
4、 根據客戶需要，預置兩個功能程序，單周期印刷和全自功印刷。
5、 采用臺灣亞德客和日本SMC公司最新氣動元件，動力暢順強勁，經久耐用。
6、 特殊減震裝置，機器運作非常平穩；調速刮刀，性能優越。
7、 合金鑄鋁機身結構，輕巧堅固，精密結構效率顯著。
8、 操作面板采用靈敏輕觸制，可直接選用移印功能反應敏捷使用方便。
二、 技術參數：
1、印刷顏色 2色
2、單周期 可以
3、持續運動 可以
4、項目計數 可以
5、速度調節 可以（0 ~9可調）
6、各部位延時 可以（0 ~ 9可調）
7、印刷速度 1500次/小時
8、最大鋼板尺寸 100mmX100mm （4寸X 4寸）
9、最大印刷面積 75mmX75mm （3寸X 3寸）
10、兩油盆之間中心距 100mm
11、工作臺行程 100mm
12、印刷工件高度 180mm
13、工件上膠頭上落（可調節） 10 ~ 40mm
14、鋼板上膠頭上落（可調節） 10 ~ 40mm
15、膠頭前后行程 125mm
16、驅動 氣動
17、控制系統 微型電腦
18、控制電壓 12VDC
19、電源電壓 220VAC / 1相位
20、連接負荷 20W
21、氣動供應 6bar
22、機身外形尺寸 590mm X 560mm X 1250mm
23、重量 78KG
三 、 機器各氣缸壓力參數表：
|
氣缸名稱 |
規 格 |
生產廠商 |
壓 力 |
4bar |
5bar |
6bar |
|
膠頭上落氣缸 |
ф32X50 |
臺灣 |
上升壓力 |
28.3kgf |
35.3kgf |
42.4kgf |
|
下落壓力 |
23.8kgf |
29.7kgf |
35.6kgf |
|
膠頭前后氣缸 |
ф25X125 |
臺灣 |
前進壓力 |
19.63kgf |
24.5kgf |
29.4kgf |
|
后退壓力 |
16.5kgf |
20.6kgf |
24.7kgf |
|
刮刀氣缸 |
ф25X10 |
臺灣 |
前進壓力 |
19.63kgf |
24.5kgf |
29.4kgf |
|
后退壓力 |
16.5kgf |
20.6kgf |
24.7kgf |
|
工作臺氣缸 |
ф20X100 |
臺灣 |
前進壓力 |
12.57kgf |
15.71kgf |
18.85kgf |
|
后退壓力 |
10.6kgf |
13.2kgf |
15.8kgf |
四、 如果客戶需要，TM-MINI2S/B雙色穿梭移印機可以改為TM-MINI2S/B雙色穿梭移印機Y型移印機，即將油盆刮刀部分改為密封油盅部分。
TM-MINI2S/B雙色穿梭移印機其主要特點及性能參數如下：
1、油墨利用率高 98.5%
2、工作環境好 開油水及油墨揮發小
3、油盅大小 ф65
4、鋼板尺寸：（可以用薄片鋼板） 75mm X 150mm（3寸X 6寸）
5、印刷面積 45mm X 45mm或ф50
6、油盅行程： 75mm
五、 機器操作安全性能：
TM-MINI2S/B雙色穿梭移印機符合最新的工程式樣，如按要求使用絕對值得信賴。
（1）、機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電。回到起始位置，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
六、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。
（2）、當調整或清洗油盅時，有被割到的危險。
（3）、增強防火意識，配備消防器材。
